久久久久久狠狠丁香/中文字幕在线精品视频入口一区/血恋未删减手机在线观看/免费一级肉体全黄毛片高清

鋼化玻璃在沒有機械外力作用下的爆裂，稱之為自爆

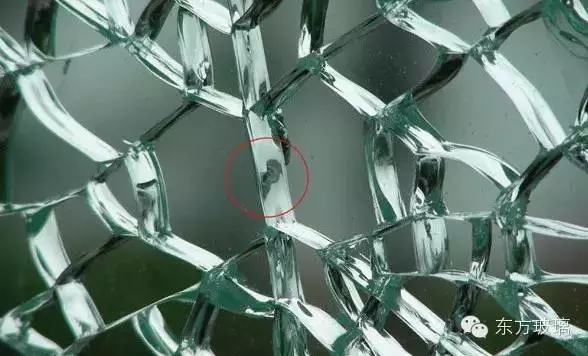

鋼化玻璃內部的硫化鎳膨脹是導致鋼化玻璃自爆的主要原因，這種物質主要由玻璃原材料中的雜質帶入。有一些硫化鎳微粒經過一段時間它的晶體結構從α狀態轉變到β狀態，在這個轉變過程中，硫化鎳微粒的體積產生較大程度的膨脹。這個體積膨脹過程引發鋼化玻璃強大的內應力，導致鋼化玻璃自爆。國家規定，鋼化玻璃的自爆率為3%-0.3%不等。

一、影響玻璃爆裂的還有以下幾方面因素：

1、玻璃損傷因素

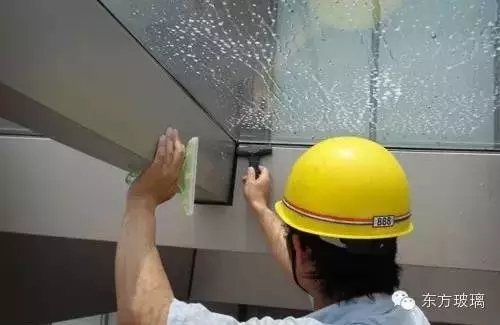

玻璃表面、邊部由于搬運、安裝、維護不小心，造成炸口、表面腐蝕、崩邊等均易于破壞鋼化玻璃的應力引發鋼化玻璃的自爆

2、安裝因素

在安裝過程中，如果安裝間隙較小或玻璃直接與框架接觸，在陽光的照射下，玻璃與框架的膨脹系數不一樣，容易使玻璃的邊部或角部產生擠壓力，誘發鋼化玻璃爆裂。

3、玻璃加工因素

鉆孔或切角的鋼化玻璃容易爆裂。

4、自然因素

強臺風等風災導致抗風壓設計失效，可造成鋼化玻璃的爆裂。

鋼化玻璃屬于法規確認的安全玻璃，廣泛應用于對機械強度和安全性要求較高的場所，如玻璃門、建筑幕墻、立面窗、室內隔斷、家具、靠近熱源和受冷熱沖擊較劇烈位置的隔斷。鋼化玻璃的特性決定了自爆是無法避免的，而且無法預估自爆的時間和條件，因此，為了防止因鋼化玻璃自爆帶來的危害，在玻璃加工及安裝過程中往往會采取一些措施或方法，來減少鋼化玻璃自爆帶來的損失。

1、熱浸處理（均質處理）：

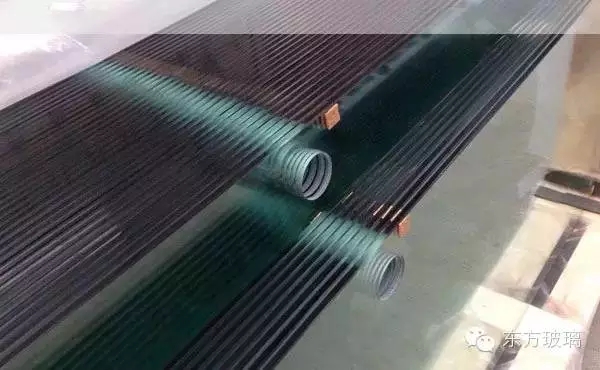

將已鋼化的玻璃放在熱浸爐內進行加熱、保溫和降溫處理，使鋼化玻璃內的硫化鎳達到穩定狀態，使玻璃內部的應力去游平衡，以達到降低自爆率的目的。優點：自爆率大大降低，費用低，不改變玻璃規格和版面。不足之處：不能完全排除自爆，而且應力會相應降低。
